一、產品簡介

單相交流電流變送器，是一種將電網中的電流參數，經隔離變送成線性的數字信號的裝置。模擬量可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等變送輸出。高精度測量單相交流電流，精度達0.2%、0.5%。RS485數字通信接口，采用國際標準Modbus-rtu通訊協議，可與各種PLC、HMI、組態軟件實現組網。

二、技術參數

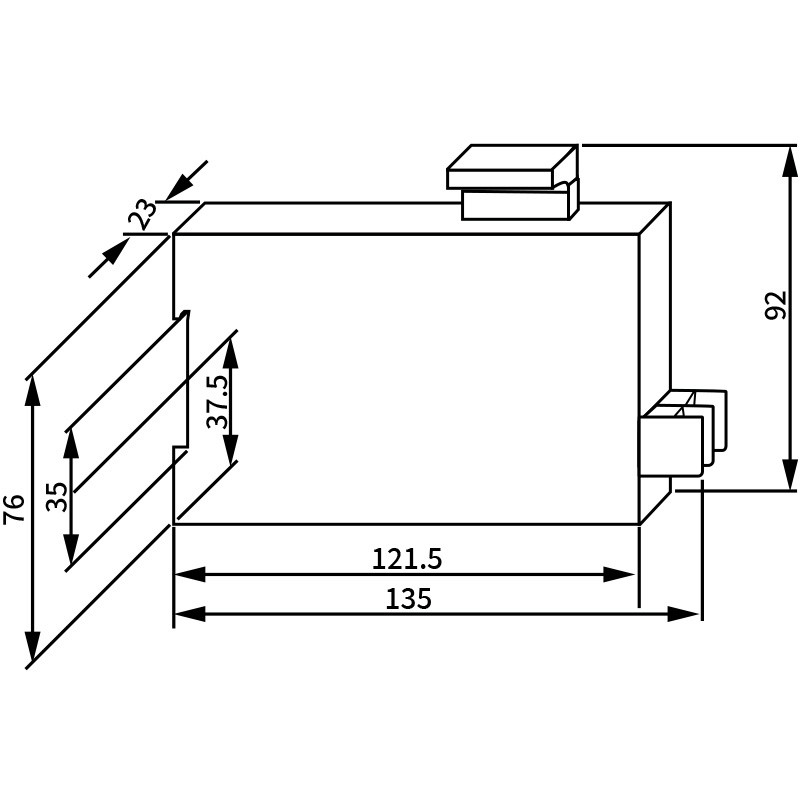

三、外形尺寸

四、功能模塊

4.1 模擬量變送輸出

模擬量變送輸出可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等系統采集。精度0.5級；電流輸出時，負載電阻＜500Ω；電壓輸出時，負載電阻>100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1)  RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps可設置，出廠默認值為9600bps。

(3)  數據格式：8個數據位、1個停止位、可選奇校驗、偶校驗、無校驗。

國際標準Modbus-rtu協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte + 2byte + 2byte + 2byte

地址：查詢儀表地址碼，可以在1~247內設置，占用 1個字節

命令：04H或03H，長度為 1個字節

數據地址：讀取的數據起始地址，占用 2個字節

數據長度：讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte + nbyte + 2byte

地址：響應儀表地址碼，長度為1個字節

命令：04H或03H ，長度為 1個字節

數據長度：要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：低8位在前，高8位在，后占用2個字節

4.2.2 通信報文舉例：

讀數據寄存器(功能代碼03H/04H)：讀電流值，電流4.500A，儀表地址為1。

主機讀數據幀：

儀表回應數據幀：

4.2.3 Modbus通信寄存器地址表

說明：

讀出的電流為二次側的電流值，固定3位小數位，二次側的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。

五、接線方式及接線端子圖

5.1 接線方式

配電流互感器                                              電流直通

5.2 接線端子圖

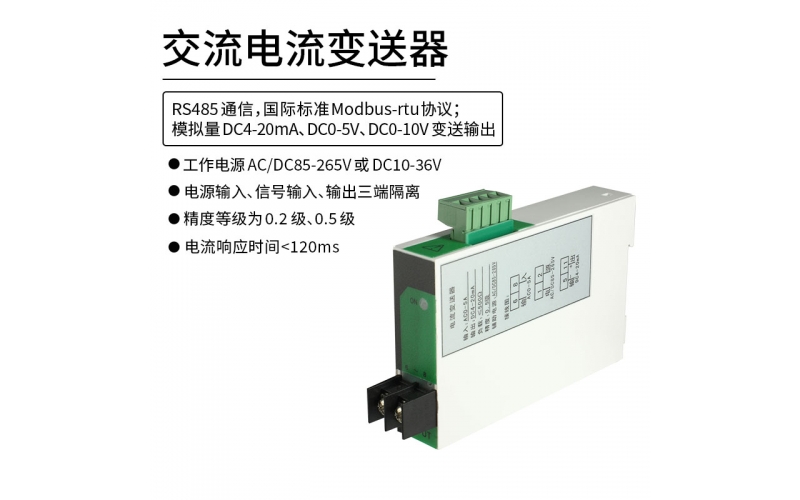

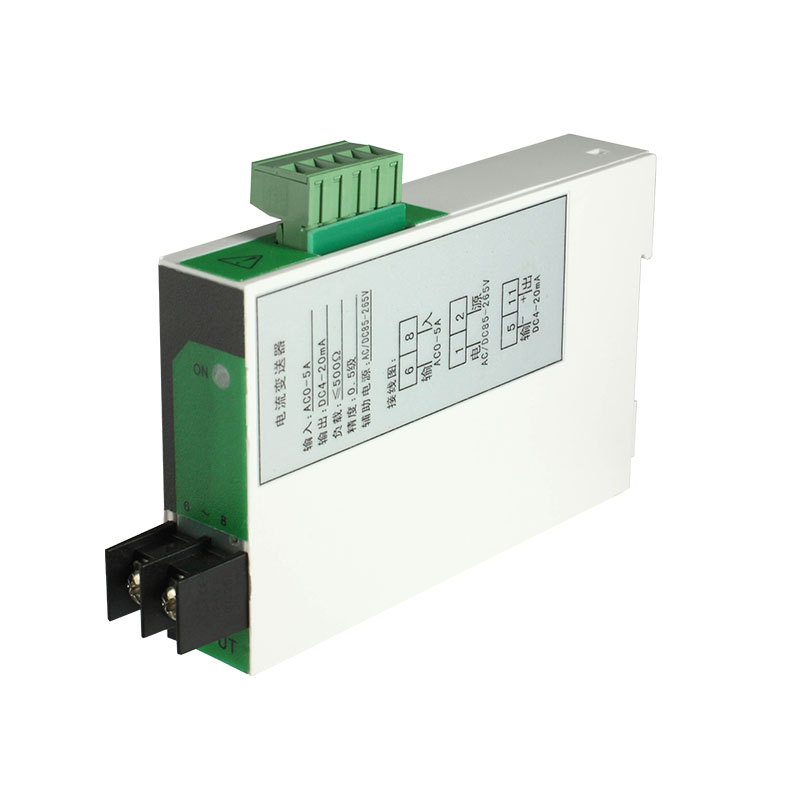

附錄A：產品圖片

附錄B：RS485通信參數設置軟件說明

1、選擇電腦與設備相連的串口號

①，選擇電腦與模擬信號發生器RS485通信所用的串口號：

②，如何查看電腦所用的串口號：

在不清楚電腦所用的串口號時，進控制面板，設備管理器里查看，從下面圖片中可以看出，電腦是用的COM4口。

2、查看設備所用的RS485通信參數

①，點“讀取通信參數”，等待讀取完成：

②，讀出通信參數完成，提示讀取成功(如果提示讀取失敗，請檢查所選串口號，設備接線是否正確)，當前設置所用通信參數為：波特率9600，偶校驗，8位數據位，1位停止位，設備地址為5：

3、設置設備所用的RS485通信參數

①，在軟件上設置設備要通信的參數，點“設置通信參數”，開始進行設置，此處設置設備的通信參數為：波特率19200，數據位8位，偶校驗，1位停止位，設備地址5

②，設置完成，此時會提示設置通信參數是否成功(如果提示讀取失敗，請檢查所選串口號，設備接線是否正確)

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=44

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=94
